A）系統構成

采用PLC自動編程控制，它由標準PLC電氣控制系統、軟啟動、工業觸摸屏顯示器、A/D轉換器、壓力變送器、溫度及液位傳感器、位置變送器、可燃?xì)怏w探頭傳感器、電磁閥等組成；可實現自動自動化控制。

機組控制PLC系統包括三部分，現場儀表和閥門，控制模塊，軟激動等主電控制器。壓縮機控制箱能完成壓縮機油泵電機自動啟停機、進氣、排氣程控閥組，冷卻器風機、壓縮缸運行等的控制，并完成其聯鎖控制。防爆控制箱與觸摸屏顯示模塊進行數據交換，可以自動完成啟動、報警信息、緊急停機等所有日?？刂乒δ?。并能顯示缸體液壓系統壓力、進氣及排氣壓力等數據。

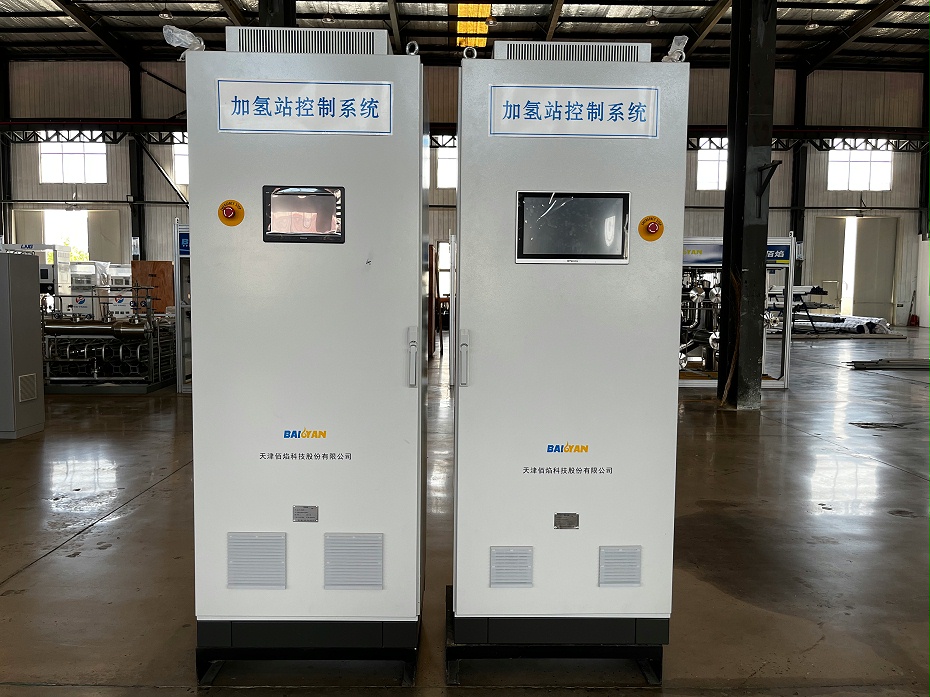

PLC控制柜(采用西門子PLC可編程序控制器，配置12英寸真彩觸摸屏人機界面，油泵電機采用軟啟動控制)設置壓縮機自動保護。在觸摸屏上設有實現人機交互功能，實現各種參數的在線修改、機組的控制、監測報警、停機之功能，實現機組的自動運行和保護。有壓縮機運行故障記錄功能，記錄缸往復次數的周期可達一億次。設置ESD緊急停車功能。

B）技術要求

符合國家標準和國家電氣規范的電源開關、隔離變壓器、接線端子板；

上位機電腦及可編程序控制器（PLC）能夠檢測和控制整個運行過程、緊急故障和設備啟動、自動動態檢測、自動停止到壓縮機工作狀態，并能顯示液壓系統壓力和溫度、氣體壓縮系統進氣及中高排氣壓力數據。

自動監測系統在監測到以下狀態時，系統將自動顯示并關機：并聲光報警。
